Il y a ce geste qu’on fait sans y penser — la main qui cherche l’interrupteur dans le noir, dix fois par jour, cent fois par semaine. Savoir comment brancher un détecteur de mouvement 3 fils en remplacement de cet interrupteur, c’est précisément répondre à cette fatigue silencieuse. Une installation électrique simple, trois fils, un peu de méthode : dans ce guide, nous allons dérouler chaque étape avec calme et précision, pour que le couloir s’éclaire enfin tout seul.
En bref :
- ● Un détecteur de mouvement 3 fils comporte trois conducteurs distincts : phase, neutre et fil de commande.
- ● Il remplace un interrupteur classique et déclenche l’éclairage automatiquement à la détection d’un mouvement.
- ● L’installation nécessite de couper le disjoncteur avant toute manipulation — c’est non négociable.
- ● Le matériel de base coûte entre 15 et 80 euros selon le modèle et la marque.
- ● La norme NF C 15-100 impose un disjoncteur différentiel 30 mA sur le circuit concerné.
- ● Un bricoleur attentif peut réaliser ce branchement en moins de 30 minutes avec les bons outils.
Ce qu’est vraiment un détecteur de mouvement 3 fils
Il y a ce moment, dans un couloir sombre, où l’on cherche l’interrupteur à tâtons. On le trouve, on allume, on traverse, on revient éteindre. Un geste anodin, répété des centaines de fois. Le détecteur de mouvement 3 fils est né précisément pour effacer ce geste — et avec lui, une petite friction du quotidien.
Mais qu’est-ce que ce dispositif, exactement ? Un détecteur de mouvement 3 fils est un appareil électrique qui remplace un interrupteur classique tout en ajoutant une intelligence : il capte la présence humaine par infrarouge passif (technologie PIR — Passive Infrared) et commande l’éclairage en conséquence. La tension de fonctionnement est celle du réseau domestique standard : 230 V alternatif. La charge maximale supportée atteint généralement 1 000 W ou 16 A selon les modèles.
Un bois bien choisi, c’est cinquante ans gagnés — un détecteur bien choisi, c’est autant d’années de confort. Couloir, garage, entrée extérieure : ces espaces de passage sont ses terrains naturels.
| Type | Conducteurs | Alimentation permanente | Usage typique |
|---|---|---|---|
| 2 fils | Phase + retour luminaire | Non (alimentation en série) | Remplacement simple d’interrupteur, LED compatibles |
| 3 fils | Phase + Neutre + Commande | Oui (alimentation directe) | Couloir, garage, entrée, éclairage puissant |
Les trois fils et leur rôle précis
Chaque conducteur a une identité claire, et les confondre, c’est s’exposer à une installation qui ne fonctionne pas — ou pire, qui présente un danger. Le fil de phase (borne L, généralement de couleur rouge ou brun) apporte l’énergie depuis le tableau électrique. Le fil neutre (borne N, toujours bleu) ferme le circuit et alimente en permanence l’électronique interne du détecteur. Enfin, le fil de sortie ou de commande (borne Load, souvent noir ou rouge selon le fabricant) repart vers le luminaire pour déclencher l’éclairage à la détection.
La section minimale recommandée pour ces conducteurs est de 1,5 mm². Certains fabricants utilisent des couleurs non conventionnelles — toujours vérifier la notice fournie avant de connecter quoi que ce soit.
Brancher un détecteur de mouvement 3 fils : le matériel et les étapes
À l’atelier, on dit souvent que le bon outil fait la moitié du travail. L’autre moitié, c’est la méthode. Pour brancher un détecteur de mouvement 3 fils correctement, les deux vont de pair.
Le matériel nécessaire :
- Détecteur de mouvement 3 fils (15 à 80 euros selon modèle et marque)
- Tournevis isolé (plat et cruciforme)
- Testeur de tension ou multimètre
- Pince à dénuder
- Dominos ou connecteurs Wago
- Gaine thermorétractable

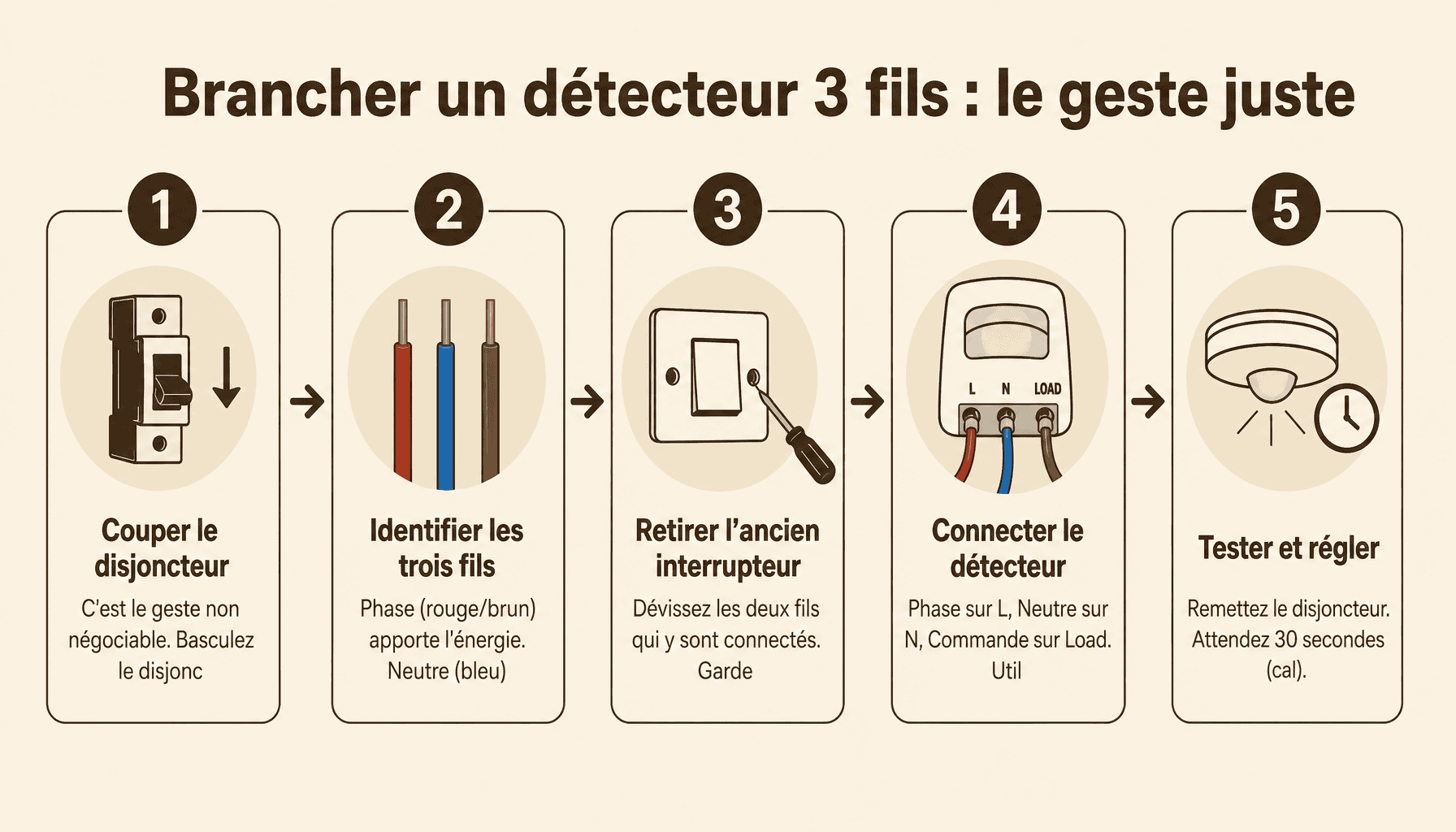

Les étapes de branchement :
- 1. Couper le disjoncteur du circuit concerné et vérifier l’absence de tension avec le testeur.
- 2. Retirer l’interrupteur existant et identifier les fils en place — phase, neutre, retour luminaire.
- 3. Connecter le fil de phase (L) à la borne correspondante du détecteur (borne L).
- 4. Connecter le fil neutre (N) à la borne N du détecteur.
- 5. Connecter le fil de sortie vers le luminaire à la borne Load du détecteur.
- 6. Fixer le détecteur dans la boîte d’encastrement en vérifiant l’orientation.
- 7. Remettre le disjoncteur et tester le fonctionnement en passant devant le détecteur.
| Fil électrique | Couleur habituelle | Borne du détecteur | Connexion finale |
|---|---|---|---|
| Phase | Rouge / Brun | L | Arrivée réseau |
| Neutre | Bleu | N | Arrivée réseau + luminaire |
| Commande / Load | Noir / Rouge | Load / Sortie | Vers le luminaire |
Le schéma de câblage du détecteur de mouvement 3 fils
Imaginons ce schéma dessiné à la main sur un établi. La phase arrive depuis le tableau, entre dans le détecteur par la borne L. Le neutre arrive également au détecteur par la borne N — il repart ensuite directement vers le luminaire, sans interruption. La borne Load, elle, envoie la phase vers le luminaire uniquement quand le détecteur valide un mouvement : il agit exactement comme un interrupteur automatique sur ce fil de phase sortant.
Ce schéma correspond au branchement standard en remplacement d’un interrupteur simple. La distance de détection typique varie de 5 à 12 mètres selon le modèle, avec un angle de détection de 120° à 180°. Pensez à orienter le capteur perpendiculairement au sens de passage — c’est là qu’il est le plus efficace. Pour d’autres projets d’aménagement intérieur, comme la reprise d’un escalier pentu, la même logique s’applique : comprendre le schéma avant de toucher à quoi que ce soit.
Réglages, erreurs fréquentes et quand appeler un électricien
Une fois le branchement réalisé, le travail n’est pas tout à fait terminé. Un détecteur mal réglé, c’est une phrase qui trébuche à chaque marche — techniquement juste, mais inconfortable au quotidien.
Les réglages habituels : La plupart des modèles proposent trois potentiomètres. La temporisation (de 5 secondes à 10 minutes) définit combien de temps la lumière reste allumée après le dernier mouvement détecté — 1 à 2 minutes conviennent bien pour un couloir. La sensibilité ajuste la distance de détection : réglez-la entre 5 et 8 mètres pour une entrée standard. Enfin, le seuil de luminosité (en lux) empêche le déclenchement en plein jour si vous le souhaitez.
Les erreurs fréquentes à éviter :
- Inversion phase/neutre : le détecteur ne s’éteint plus, ou ne fonctionne pas du tout.
- Oubli du fil neutre : erreur classique quand on installe un modèle 3 fils à la place d’un 2 fils sans neutre disponible.
- Mauvaise section de câble : en dessous de 1,5 mm², risque d’échauffement.
- Détecteur mal orienté : pointé vers une fenêtre ensoleillée ou une source de chaleur, il se déclenchera intempestivement.
Certains détecteurs modernes s’intègrent dans un environnement domotique (protocoles Zigbee ou Z-Wave), ce qui ouvre des possibilités de scénarios automatisés bien au-delà du simple éclairage. De même, si vous aimez les projets manuels structurés, réaliser une clôture en palettes suit la même logique : préparer, mesurer, assembler avec méthode.
Quand appeler un électricien ? Si votre tableau date d’avant 2000, si aucun différentiel 30 mA ne protège le circuit, ou si les fils en place sont non identifiables — ne tentez pas l’aventure seul. Le coût d’une intervention professionnelle se situe entre 80 et 150 euros selon la région. C’est un investissement raisonnable face aux risques que représente une installation électrique incertaine.
Questions fréquentes sur le branchement d’un détecteur de mouvement 3 fils
Peut-on brancher un détecteur de mouvement 3 fils à la place d’un interrupteur va-et-vient ?
Techniquement, oui — mais avec précaution. Un détecteur 3 fils nécessite un neutre, qui n’est pas toujours présent dans un montage va-et-vient classique. Avant toute chose, vérifiez le câblage existant avec un multimètre. Si le neutre est absent, le remplacement direct n’est pas possible sans modifier l’installation.
Quelle est la différence entre un détecteur de mouvement 2 fils et 3 fils ?
Le modèle 2 fils se câble comme un interrupteur simple, sans neutre — pratique pour remplacer un interrupteur existant, mais souvent incompatible avec les LED. Le 3 fils, lui, utilise trois conducteurs distincts (phase, neutre, sortie) : il est plus stable, plus précis, et fonctionne correctement avec toutes les ampoules modernes.
Comment brancher un détecteur de mouvement 3 fils avec une ampoule LED ?
Brancher un détecteur de mouvement 3 fils avec des LED, c’est d’abord vérifier la charge minimale supportée par le détecteur. Certains modèles exigent une puissance plancher de 40 W — incompatible avec une ampoule LED de 7 W. Optez pour un détecteur spécifiquement conçu pour les LED, ou ajoutez une résistance de charge pour stabiliser le circuit.
Le branchement d’un détecteur de mouvement 3 fils est-il aux normes sans électricien ?
En France, la norme NF C 15-100 autorise un particulier à réaliser des travaux électriques dans son propre logement. Brancher un détecteur de mouvement 3 fils reste donc légal en auto-installation. En revanche, si le tableau date d’avant 2000 ou si aucun disjoncteur différentiel 30 mA n’est présent, l’intervention d’un électricien qualifié s’impose.
Brancher un détecteur de mouvement 3 fils : le geste juste, une fois pour toutes
Il y a quelque chose de satisfaisant dans ce geste — brancher un détecteur de mouvement 3 fils, refermer le boîtier, et voir la lumière s’allumer exactement quand on en a besoin. Pas avant. Pas après. Ce qui se joue derrière ce branchement, c’est notre rapport à la lumière — celle qu’on ne gaspille plus, celle qui arrive au bon moment.
C’est un geste à la portée d’un bricoleur attentif, à condition de respecter chaque étape : couper le disjoncteur, identifier les fils, vérifier la présence d’un différentiel 30 mA. Choisissez un modèle adapté à la puissance réelle installée, surtout avec des LED. Et si votre tableau électrique date d’avant 2000, ne prenez pas de risque — faites appel à un professionnel. Le geste juste, c’est aussi savoir quand s’arrêter.
